广州市威恒电子有限公司高温胶位传感器WKCH2-B62在卫生用品行业生产线上缺胶报警检测高温胶有无的应用案例

守护“隐形”品质，铸就柔然关怀——威恒电子高温胶位传感器在卫生用品结构胶精准检测中的卓越应用

一、 行业背景与设备困境：毫厘之差，千里之患

客户行业介绍： 卫生用品行业，特别是婴儿纸尿裤、成人失禁用品和女性卫生巾（护垫）制造业，是关乎亿万消费者健康与舒适的核心民生行业。该行业高度自动化、生产速度极快（生产线速度常达600-1200片/分钟），对产品的安全性、舒适性及可靠性要求近乎严苛。一片合格的产品，不仅是吸收芯体、无纺布面层、防漏底膜等材料的简单叠加，更依赖于各种高性能热熔胶（结构胶、橡筋胶、背胶等）精准、稳定的粘合。其中，结构胶（亦称骨架胶）承担着将吸收芯体与面层/底层无纺布永久粘合的重任，其涂胶的连续性与完整性，直接决定了产品的结构强度，防止使用过程中芯体移位、起坨、断裂，是产品质量的“生命线”。

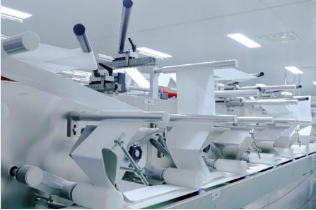

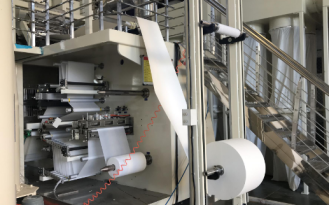

引申至具体设备： 在现代化卫生用品生产线上，负责涂布结构胶的核心设备是高速热熔胶喷胶系统。该系统通常由高温熔胶箱、齿轮泵、加热管路、伺服驱动装置及多位点（阵列式）热熔胶喷枪组成。胶水在180°C - 220°C的高温下熔融，通过精密控制的喷枪，以细丝状或条状被高速、准确地喷涂在无纺布基材上。

当前设备的困境与痛点： 在如此高速、高温的工况下，喷胶系统面临多重严峻挑战：

断胶与缺胶难以实时发现： 喷枪堵头、胶管内气泡、胶料杂质、供胶泵瞬间失压等问题，都可能导致某个或多个喷胶点出现瞬时断胶、胶量不足（缺胶）或涂胶形状不完整。由于胶丝极细、生产线速度极快，这种缺陷人眼根本无法实时识别。

高温环境对检测元件的“烤验”： 喷枪附近环境温度长期在150°C以上，胶水本身温度超过200°C。普通光电或电容式传感器在此环境下，电子元件迅速老化，外壳变形，感应性能急剧下降甚至失效。

胶水污染与干扰： 热熔胶具有粘性，飞溅、拉丝形成的胶丝或碳化物极易附着在传感器探头上，形成永久性覆盖层，导致传感器误判（一直报“有胶”）而失灵。

问题的损失： 一次未被及时发现的结构胶断胶/缺胶，意味着该片产品存在结构性粘合失效的风险。这种缺陷属于隐形缺陷，在出厂前的常规抽检中极难被发现。一旦流入市场，将导致：

消费者投诉与品牌信誉崩塌： 产品在使用中出现断层、起坨、漏吸水颗粒，引发消费者强烈不满，严重损害品牌形象。

大规模召回与经济损失： 如果问题批次量大，可能导致代价高昂的产品召回，直接损失以百万元计。

生产线效率与成本损失： 故障无法即时报警，导致大量缺陷品在后续工序中持续被加工，浪费所有包材和能耗。停机排查故障点也费时费力。

寻找新方案的必要性： 因此，卫生用品制造商迫切需要一种能够直接、实时、可靠地在高温高污染环境下，检测每个喷胶点胶水有无的在线监测解决方案。它必须能耐受极端温度、抵抗胶污附着、响应速度快、精度高，并能输出明确的报警信号以触发设备停机或标记，从而实现“零缺陷”生产和质量可追溯。

二、 旧方案之殇：原理、故障与高昂代价

老方案产品及检测原理： 过去，部分厂家尝试使用：

普通高温型光电传感器： 通过检测胶线对光的反射或遮挡来判断。但在高温下，透镜易被烘烤模糊，且粘附的透明胶体严重干扰光路，稳定性极差。

简易机械探针式接触检测： 利用胶水的粘性拖动探针微动触发开关。这种方式机械磨损快，易被胶水粘死，且响应速度无法匹配高速生产线，还会刮伤胶线形状。

故障原因分析：

1.核心失效原因： 传感器自身的耐温等级不足和防污染能力缺失。

2.直接表现： 传感器在高温下工作寿命从理论上的数年缩短至数周甚至数天；探头被胶污覆盖后，丧失检测能力，产生“常亮”或“不亮”的误信号。

3.系统性问题： 旧方案缺乏有效的自诊断和抗干扰算法，无法区分真实胶水和残留污物。

排除故障需付出的代价：

1.频繁更换成本： 高昂的传感器更换费用和备件库存压力。

2.高昂的停机成本： 每次故障都需停机，由技术人员逐个工位排查、清洁或更换传感器，影响整线产出。

3.质量风险成本： 传感器“带病工作”产生的漏检，是最大的隐性成本，无法估量。

三、 威恒电子解决方案：WKCH2-B62高温胶位传感器的闪亮登场

产品名称： 高温胶位传感器

核心型号： WKCH2-B62

关键特点：

缺胶报警：实时检测胶水有无，输出开关量信号，即时联动控制。

自动供胶联动：可与供胶系统PLC连接，实现检测到缺胶时自动触发补胶或报警。

极致耐高温：长期耐受250℃ 高温，瞬间峰值可达300℃，完美匹配热熔胶工况。

高灵敏度：可检测微小胶流变化，响应时间<10ms。

铁氟龙（PTFE）特氟龙探头：顶级不粘材料，防止热熔胶粘附堆积，自清洁。

可食用级（FDA）品质：材质安全无毒，适用于食品、医药等高端包装场景。

操作性强：螺纹安装，IP67防护等级，抗干扰设计，接线简便。

权威认证：

专利号：ZL 2021 2 1452228.6（实用新型）

CE认证： CE认证（符合EMC 2014/30/EU指令）

ROHS认证：RoHS认证（符合2011/65/EU指令）

详细技术参数：

工作电压： DC 24V

输出信号： NPN/PNP输出、（常开、常闭均可选）开关量

检测方式： 电容式感应，接触式检测

工作温度： -25℃ ~ +250℃

防护等级： IP67

探头材质： 铁氟龙

外壳材质： 304不锈钢

连接方式： 可连接24V电源、PLC、继电器、电磁阀等....

四、产品原理与优势亮点

检测原理： 基于电容式感应原理。传感器探头与接地的被涂胶金属基材（如座椅骨架）之间形成一个电容。当无胶时，电容值为一固定值；当胶水（介质常数与空气不同）通过时，电容值发生变化。内部电路精确检测此变化，并转换为清晰的开关量信号输出，从而判断胶水的“有”或“无”。

特点与亮点：

1.环境适应性强： PTFE材质耐酸碱、防腐蚀，不粘附任何胶体。

2.极端耐受性： 专门针对高温、压力、灰尘环境设计。

3.稳定可靠： 电容原理不受胶水颜色、透明度影响，抗电磁干扰能力强。

4.集成便捷： 标准工业接口，接线简单，可直接驱动继电器或接入PLC。

具体客户与要求： 国内某领先的婴儿纸尿裤制造商（华东地区，行业Top 3）。客户要求在其新引进的意大利高速生产线（速度800片/分钟）喷胶工位，增加100%在线胶位检测，要求误报率低于0.01%，传感器平均无故障时间（MTBF）>2年，且必须适应其使用的220°C高端聚烯烃热熔胶。

匹配原因深度分析：

1.耐高温与材质： 铁氟龙材质完美应对250°C高温和酸碱环境（某些胶水助剂呈弱酸性）。

2.环境适应性： IP67防护等级抵御生产现场的灰尘、水汽。全金属屏蔽设计抗电磁干扰

3.检测性能： 检测精度达到微米级，能分辨胶丝的连续与中断。快速响应满足高速生产节拍。

4.特殊要求满足： 可食用级品质符合行业伦理与法规要求。本安型电路设计，虽非严格防爆，但安全性高。

现场安装与接线：

传感器被直接安装在每个喷枪出口后方约3-5mm处，探头正对胶线喷射轨迹。接线极其简单：棕色线接24V+，蓝色线接0V，黑色线作为信号输出线接入PLC的DI模块。PLC程序设定为：当在应有胶水的时段检测到“无胶”信号，即判定为缺胶，立即报警。

使用操作说明：

1.安装定位： 使用配套支架固定，微调探头与胶线的距离至最佳感应位置（通常1-3mm）。

2.灵敏度校准： 在正常喷胶状态下，调节传感器尾部电位器，使指示灯在“有胶”时稳定亮起，“无胶”时熄灭。

3.联机测试： 模拟断胶（如遮挡），确认PLC能正确收到报警信号。

4.日常维护： 停机时，用软布可轻松擦去探头可能存在的极少量附着物。

五、 应用成效与价值升华

产品使用情况描述： 自在该客户18条生产线上全面部署WKCH2-B62以来，系统已稳定运行超过18个月。

实现了对结构胶涂胶质量的100%在线监控。

成功拦截了数十起因滤网堵塞、泵阀瞬间故障导致的缺胶批次，避免了价值数百万元的潜在质量损失。

传感器本身零故障、零更换，仅需偶尔清洁，维护工作量几乎为零。

前后对比优势说明：

1.从“盲产”到“智检”： 实现了质量检测从人工抽检、后知后觉到全自动、实时预防的根本性转变。

2.从“耗材”到“资产”： 传感器从需要频繁更换的“耗材”，变成了稳定可靠的“过程质量守护资产”。

3.从“风险”到“可控”： 将隐形的结构失效风险，转变为可视、可控、可追溯的生产参数。

总结经验： 在高温、高污染、高速的工业场景下，传感器的专用化、材料科学与原理的精准结合是成功的关键。WKCH2-B62的成功，不仅在于其高性能参数，更在于其针对特定行业痛点（高温胶污）的深度定制化设计。

六、总结经验与拓展应用
WKCH2-B62的成功，在于“精准定义场景，用极致材料科学解决核心矛盾”。它并非简单替换，而是针对“高温+粘性”这一特殊组合工况的定制化创新。其价值不仅是一个传感器，更是一套质量闭环控制方案的入口。

威恒公司简介与微创新

威恒电子科技有限公司，专注于工业自动化传感器的研发、制造与销售，是国家高新技术企业、专精特新“小巨人”企业。如需更详细的技术参数或定制服务，请联系威恒电子余工：13825159505

特长与实力：公司拥有完整的研发体系和先进的生产线，尤其在特种工况传感器（高温、高压、强腐蚀）领域积累了深厚的技术底蕴。我们坚持“以客户需求为导向，以技术创新为驱动”，致力于为客户提供最可靠的工业传感解决方案。

个人微创新： 在本案例中，针对客户胶嘴摆动轨迹，我们优化了探头的弧形设计，使其在有限空间内获得最佳检测区域，这是标准产品基础上的个性化微创新。
