广州市威恒电子WCGF38-15-18-R62-40度自复位旋转电磁铁在激光打标机光闸系统中的精准控制应用案例

案例撰写背景： 随着工业制造向高精度、高效率方向迈进，激光加工设备对核心执行部件的稳定性、响应速度及寿命提出了更为严苛的要求。特别是在激光打标领域，光闸系统的瞬间响应与无故障运行时间，直接决定了打标精度与设备综合稼动率。针对这一需求，广州市威恒电子有限公司凭借其在电磁控制领域近二十年的技术积淀，其WCGF38-15-18-R62-40度自复位旋转电磁铁已成功应用于多家头部激光设备制造商的光源挡光系统中，成为替代进口方案的高性价比选择 。

设备背景与痛点

在激光打标机运行过程中，光闸系统负责控制激光束的开闭，以精确界定打标与非打标时段。传统的光闸执行机构多采用气动元件或普通电机，但在实际应用中普遍面临三大技术瓶颈：

空间布局受限： 激光器腔口附近结构紧凑，传统执行机构体积过大，导致安装困难或无法实现多光路紧凑排布。

响应与控制精度： 气动元件存在响应延迟，且控制逻辑复杂，难以与高频次的脉冲信号实现毫秒级精准同步。

机械稳定性与寿命： 普通电机或劣质电磁铁在工作时存在轴向窜动，长期运行易产生机械磨损，导致挡光位置偏移，影响打标效果甚至损坏光学器件 。

解决方案：WCGF38-15-18-R62-40度旋转电磁铁

针对上述痛点，广州市威恒电子有限公司向市场重点推介其自主研发的 WCGF38-15-18-R62-40度 型号产品。该产品专为激光设备光闸控制场景设计，其核心特性完美契合了激光加工的高标准需求。

1. 极简控制逻辑，保障设备安全

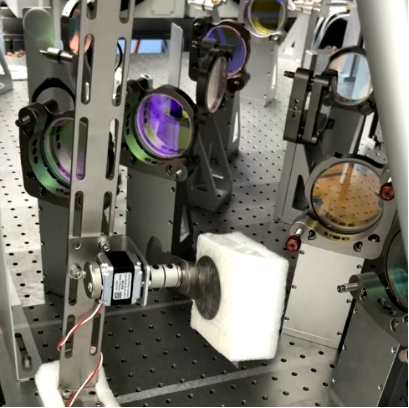

在激光打标机应用中，该电磁铁采用“得电即动，失电复位”的工作模式。当设备待机或需要关闭激光时，电磁铁断电，依靠内部的精密弹簧机构带动挡光片自动复位至初始遮光位置，确保激光器腔口处于完全关闭状态；当需要出光打标时，仅需提供DC24V电源，电磁铁瞬间吸合并摆动40度，精确驱动挡光片打开光路。这种断电自复位的特性，在设备突发断电时能自动切断光路，有效保护操作人员与设备安全 。

2. 小巧体积解决空间局限

该产品尺寸仅为38*30*36mm，结构紧凑，可轻松嵌入激光器腔体与镜架之间的微小缝隙中。相比传统复杂传动机构，这种微型化设计为激光设备的光路布局提供了极大便利，使得多光路并行或手持式激光设备的设计成为可能 。

3. 高稳定性与长寿命保障连续生产

得益于其独特的内部结构设计，WCGF38系列在工作时无轴向窜动，且内部除使用滚珠轴承外，没有复杂的机械运动部件。这种设计大幅降低了机械磨损，实测寿命远超传统产品，满足了激光加工设备7×24小时连续生产的需求。同时，其稳定的扭力输出（0.078N.m）确保了挡光片每次都能精确到达指定位置，重复定位精度高，保证了激光输出的稳定性 。

4. 节能高效，简化电气设计

该电磁铁采用DC24V供电，电流仅0.39A，功率9.3W，能耗极低。同时，高达100%的通电率意味着它可以长时间保持在工作状态而不过热，适用于需要长时间连续出光的打标任务。用户无需额外配置复杂的驱动电路，仅需通过PLC或继电器控制通断即可，极大地简化了整机电气设计 。

应用反馈

自引入威恒WCGF38系列旋转电磁铁后，多家激光设备厂商反馈，光闸系统的故障率显著降低，设备调试时间缩短，整机出货的稳定性和市场竞争力得到明显提升。

“我们之前尝试过几种挡光方案，不是体积太大就是寿命不行。威恒这款WCGF38体积小巧，控制非常简单，直接通24V电就行，而且用了这么久从没出现过卡滞或者轴向晃动的问题，完全满足我们激光打标机高频次、高精度的挡光需求。”——某激光设备制造企业生产研发负责人

结语

广州市威恒电子有限公司作为国内旋转电磁铁领域的专业研发制造商，通过WCGF38-15-18-R62-40度等系列产品，成功实现了对进口同类产品的替代，为激光加工、智能分选及医疗设备等行业提供了“高速响应、免维护、深度定制”的核心执行元件 。

有需要了解具体详情参数规格，请联系孔工：13610043537
